SAFETY VALVE ASSY 3520015200: Penjaga Terakhir yang Melindungi dari Bahaya Fatal

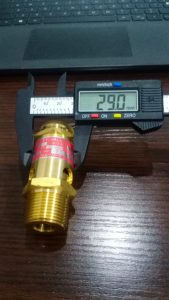

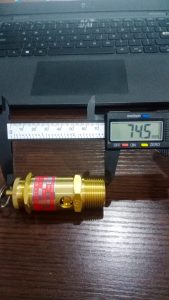

SAFETY VALVE ASSY. Dalam lingkungan industri, keselamatan adalah prioritas utama. Setiap mesin, terutama yang beroperasi di bawah tekanan tinggi seperti kompresor udara, harus dilengkapi dengan sistem pengaman yang andal. Di antara semua komponen, safety valve kompresor adalah perangkat paling vital, yang berfungsi sebagai garis pertahanan terakhir untuk mencegah bencana. Berdasarkan gambar terlampir, kita dapat melihat SAFETY VALVE ASSY dengan part number 3520015200, sebuah katup berwarna kuning keemasan yang kokoh, dirancang dengan presisi untuk menghadapi kondisi ekstrem. Meskipun ukurannya ringkas (tinggi 74,5mm dan diameter 29,0mm) dan hanya memiliki lubang berdiameter 12,0mm, fungsinya sangatlah monumental: mencegah tangki udara meledak akibat tekanan berlebih.

Fungsi Vital: Katup Pengaman Terakhir dari Overpressure

Fungsi utama dari safety valve kompresor adalah untuk melindungi kompresor dan seluruh sistem dari kondisi over-pressurization. Kompresor dirancang untuk beroperasi pada tekanan kerja tertentu. Namun, jika terjadi kegagalan pada sistem kontrol utama, seperti pressure switch yang rusak atau katup unloader yang macet, tekanan di dalam tangki udara dapat terus meningkat hingga mencapai level yang sangat berbahaya.

Di sinilah peran safety valve kompresor menjadi krusial. Katup ini adalah perangkat mekanis yang sepenuhnya pasif, artinya ia tidak memerlukan listrik, sensor, atau sinyal elektronik untuk berfungsi. Ia murni bekerja berdasarkan prinsip tekanan, menjadikannya sangat andal sebagai pengaman darurat. Fungsi-fungsi kuncinya meliputi:

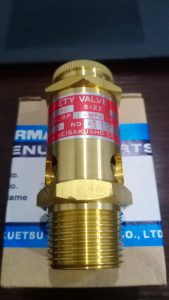

Pelepasan Tekanan Darurat: Katup ini secara otomatis membuka dan membuang kelebihan tekanan udara dari tangki saat tekanan internal melebihi batas aman yang telah ditetapkan (dalam kasus ini, 1.0 MPa, seperti yang tertera pada labelnya).
Mencegah Ledakan: Dengan membuang kelebihan tekanan, ia mencegah kemungkinan ledakan tangki udara, yang dapat menyebabkan cedera parah pada personel dan kerusakan masif pada properti.
Pengamanan Ganda: Katup ini berfungsi sebagai pengaman cadangan yang akan bekerja hanya jika sistem kontrol utama gagal, menjamin perlindungan berlapis.

Cara Kerja: Mekanisme Tekanan Otomatis yang Sederhana tapi Presisi

Mekanisme kerja katup pengaman ini relatif sederhana namun sangat efektif. Komponen utamanya adalah pegas yang dikalibrasi dengan sangat akurat dan sebuah plunger atau cakram penutup yang dipasangkan dengan dudukan katup (valve seat).

Pada Tekanan Normal: Pegas menekan plunger dengan kuat ke dudukan katup, memastikan katup tertutup rapat dan tidak ada udara yang bocor. Gaya tekan pegas ini diatur sesuai dengan tekanan pelepasan yang ditentukan, yaitu 1.0 MPa.
Saat Tekanan Berlebih: Ketika tekanan udara di dalam tangki naik dan melebihi ambang batas 1.0 MPa, gaya tekan dari udara akan lebih besar dari gaya tekan pegas. Hal ini memaksa plunger untuk bergerak ke atas, membuka jalur udara.
Pelepasan Tekanan: Kelebihan udara bertekanan akan segera dibuang melalui lubang-lubang yang ada di sisi badan katup. Proses ini berlangsung sangat cepat hingga tekanan di dalam tangki kembali ke level yang aman.
Penutupan Otomatis: Begitu tekanan turun, gaya tekan pegas kembali mendominasi, menekan plunger untuk menutup katup kembali.

Desain ini memastikan safety valve kompresor berfungsi secara otomatis dan dapat diandalkan setiap saat.

Baca juga: Instrument Panel Assy

Ciri-Ciri Kerusakan: Tanda-tanda Kegagalan Fungsional

Mengingat peran kritikalnya, setiap tanda kerusakan pada suku cadang kompresor ini harus ditanggapi dengan sangat serius. Mengabaikannya sama saja dengan mengundang bahaya.

Kebocoran Udara: Jika Anda mendengar suara mendesis terus-menerus dari katup, ini menunjukkan bahwa ia tidak menutup dengan sempurna. Kebocoran ini bisa disebabkan oleh kotoran yang menempel pada dudukan katup, per yang melemah, atau kerusakan pada seal.
Tidak Berfungsi saat Tekanan Tinggi: Ini adalah kondisi paling berbahaya. Jika tekanan kompresor melebihi batas yang ditentukan dan katup pengaman tidak membuka, sistem berada di ambang bencana. Meskipun tidak ada tanda visual, kegagalan ini dapat dideteksi melalui pengujian rutin.
Korosi atau Kerusakan Fisik: Material katup ini, yang berwarna kuning keemasan, adalah kuningan yang sangat tahan karat. Namun, paparan kelembaban, bahan kimia, atau kerusakan fisik dapat merusak badan katup atau pegas di dalamnya, sehingga mengurangi keandalannya.

Perawatan: Prosedur Sederhana untuk Keamanan Maksimal

Perawatan kompresor harus selalu mencakup pemeriksaan safety valve kompresor. Berikut adalah beberapa langkah perawatan yang dapat Anda lakukan:

Pengujian Manual Mingguan: Beberapa katup dilengkapi dengan cincin atau tuas kecil. Tarik tuas ini secara perlahan untuk membuka katup selama beberapa detik. Ini bertujuan untuk memastikan katup tidak macet dan bisa membuka dengan lancar.
Pembersihan: Pastikan bagian luar katup bersih dari debu atau tumpahan oli yang bisa masuk ke dalam mekanisme internal dan menyebabkannya macet.
Penggantian Berkala: Katup pengaman, meskipun tidak pernah digunakan dalam kondisi darurat, tetap harus diganti sesuai jadwal yang ditentukan pabrikan. Pegas di dalamnya bisa melemah seiring waktu dan paparan tekanan. Ganti katup pengaman setelah ia pernah beroperasi dalam kondisi darurat, karena kinerja pegasnya mungkin sudah tidak akurat lagi.

Kesimpulan

Pada akhirnya, safety valve kompresor dengan part number 3520015200 adalah komponen yang tidak boleh dianggap remeh. Meskipun jarang terlihat beraksi, kehadirannya adalah jaminan keselamatan mutlak. Sebagai suku cadang kompresor yang esensial, fungsinya sebagai katup pengaman terakhir sangatlah vital. Memastikan katup ini selalu dalam kondisi prima melalui perawatan kompresor yang tepat adalah tanggung jawab setiap pemilik atau operator. Mengabaikan satu safety valve kompresor sama saja dengan mempertaruhkan keamanan seluruh lingkungan kerja.
